CGF32-32-10 瓶裝水灌裝生產線
產品概述
辰宇包裝機械專業制造瓶裝水灌裝機設備適合200-1500ml的PET瓶裝礦泉水、純凈水、飲用水的灌裝生產，根據物料水位高度主動控制，過程全自動生產完成。
產品視頻
產品介紹
辰宇包裝機械專業制造瓶裝水灌裝機設備適合200-1500ml的PET瓶裝礦泉水、純凈水、飲用水的灌裝生產，根據物料水位高度主動控制，過程全自動生產完成。瓶裝水灌裝生產線選用懸掛式灌裝，不一樣的瓶型、瓶子大小、厚簿都可以操作，使用范圍廣泛。
瓶裝水灌裝設備采用卡瓶頸傳動技術，實現全自動沖瓶、灌裝、旋蓋等工序，自動化程度高。瓶裝水灌裝機的大部分電氣系統零件均采用國外先進產品，與液體接觸的零件全部使用優質不銹鋼材料，具有耐磨、穩定、故障率低等特點，產品質量處于國際先進水平。
進入瓶裝水灌裝設備的瓶子由瓶頸托板卡住并在凸輪作用下將瓶子上升，然后由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后物料通過灌裝閥完成灌裝過程，灌裝結束后瓶口下降離開灌裝閥，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。
設備細節
沖洗部分
1.進入瓶道的是與瓶刻度盤直接連接的空氣輸送裝置2.所有304/316不銹鋼清洗頭，噴水式注水設計，節約用水，更清潔
3.304/316不銹鋼夾持器，帶塑料墊，確保清洗過程中瓶子碰撞小
4.304/316不銹鋼清洗泵，使機器更耐用

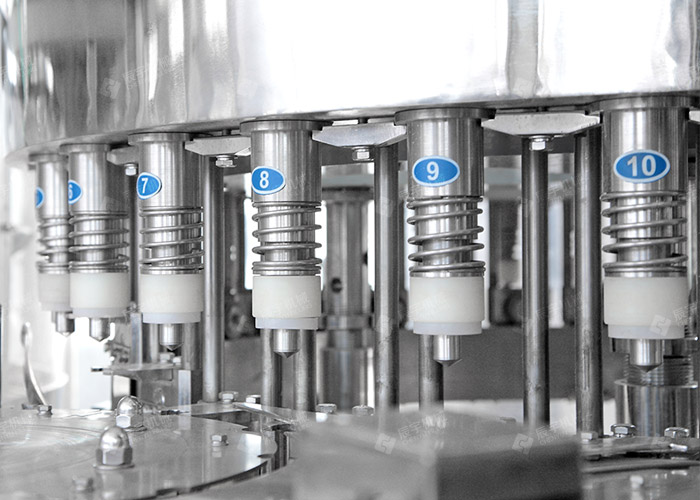

灌裝部分
1.304/316不銹鋼高精度灌裝噴嘴2.灌裝量可微調，灌裝后液位相同
3.所有304/316不銹鋼接觸部件和液體罐，精細拋光，無死角，易于清潔
4.304/316不銹鋼加注泵
旋蓋部分
1.放置和加蓋系統，電磁加蓋頭，具有卸料功能，確保加蓋過程中瓶子碰撞小2.所有304/316不銹鋼結構
3.無瓶無蓋
4.缺瓶時自動停止
5.封口效果穩定可靠，不合格率≤0.2%
技術參數
| 型號 | CGF8-8-4 | CGF14-12-5 | CGF16-16-5 | CGF20-20-6 | CGF24-24-8 | CGF32-32-10 | CGF40-40-12 | CGF50-50-15 |
| 生產能力500ml(B/H) | 3000-4000 | 4000-5000 | 7000-8000 | 10000-12000 | 12000-15000 | 15000-18000 | 18000-20000 | 20000-24000 |
| 灌裝精度 | ≤±3mm(液面定位) | |||||||
| 適用瓶型 | 圓形或方形 | |||||||
| 聚脂瓶規格 | 瓶徑Ф50～Ф100 瓶高150mm～330mm | |||||||
| 適用蓋型 | 塑料螺紋蓋 | |||||||
| 沖瓶用水壓力(MPa) | 0.2～0.25 | |||||||
| 沖瓶用水量(Kg/h) | 500 | 600 | 700 | 800 | 1500 | 1800 | 2500 | 3000 |
| 氣源壓力(MPa) | 0.4 | |||||||
| 耗氣量(m3/min) | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.55 |
| 總功率(Kw) | 2.5 | 3 | 3.3 | 3.8 | 4.2 | 5.6 | 6.4 | 9.8 |
| 外形尺寸(L×W×H)(mm) | 1950×1450×2350 | 2260×1600×2350 | 2350×1900×2350 | 2900×2200×2400 | 3300×2300×2400 | 4100×2850×2400 | 4250×3200×2400 | 5750×3750×2400 |
| 總重量(Kg) | 2500 | 2800 | 3000 | 4000 | 5000 | 6500 | 8000 | 9000 |
